24 июля 2016 / Владимир Грек

Подставка для цветов «Каравелла».

  • Подставка для цветов «Каравелла».

 Попросили сделать стоечку – полочку для цветов. Но все было бы просто, но необходимо подготовить стоечку – полочку для десяти цветов не большого размера – для фиалок. Было интересно.

 Стал искать в сети интернет более подходящую, но не все подходило, было на меньшее количество цветов или по подались более громоздкие. Взяв карандаш, сделав несколько набросков. Выбрав один из вариантов приступил прорисовать и делать чертежи в чертёжной программе на компьютере. Нарисовал и распечатал шаблоны – основания и полочек, работа закипела

Проект. Стоечка-полочка.

К основанию из ЛДСП, крепятся три основные стойки из хромированных труб, на которые крепятся с помощью фланцев полочки и сверху на три трубы закрепляется верхнее основание.

Материалы и приспособления:

 -труба хромированная Ø25 мм - 3600мм;

-фланцы Ø25 мм под трубу - 15 шт.;

-мебельные болты 3 шт., -втулки с резьбой для труб - 3 шт.;

-мебельные опоры - 3 шт.;

-П-образный кант - 9,4 м;

-шурупы 3,5х16мм – 57 шт;

Инструменты: -электролобзик, электродрель, шуруповёрт, шлифмашинка, отвёртки и труборез, сверла 3 и 8 мм, сверло Фоснера - 25 мм.

Подготовка деталей.

Проект был выполнен, по шаблону контуры деталей я перенёс на 16-мм ЛДСП, выпилил детали электролобзиком небольшие дефекты зашлифовал шлифмашинкой. При разметке с шаблона нанес на детали основания места под мебельные болты и просверлил отверстия ф8мм. На других заготовках разметил места крепления фланцев и отверстия ф25 мм для прохождения труб. Отверстия под трубы просверлил сверлом Фоснера ф25мм.

После того как были подготовлены все заготовки, приклеил с помощью бесцветного водостойкого клея «Момент» П-образный кант по периметру всех заготовок.

С помощью трубореза подготовил по размеру хромированные трубы Ø25мм 3шт. - 1200мм, Нарезал их труборезом для тонкостенных труб. Очень аккуратно, быстро и легко.

Сборка.

Подготовив все детали, приступил к сборке стоечки-полочки. К нижнему основанию стоечки-полочки закрепил стойки мебельными болтами, вкрученными во втулки с нижней стороны стоек. После установки стоек, на них надел фланцы, подровнял их и с помощью шурупов 3,5х16 мм и шуруповерта прикрутил фланцы к нижнему основанию и зафиксировал на трубах. Поочередно закреплял с помощью фланцев все остальные полочки. Расстояние по вертикали между соседними полочками составляет 300 мм.

Заключительный этап - установка мебельных опор на нижнем основании.

Можно выбрать опоры различно исполнения, для увеличения опорной части основания необходимо использовать изогнутые опоры. Но наша стоечка-полочка получилась достаточно устойчивой даже на трех ножках.

Стоечка-полочка получилась очень интересной и красивой. Наш подарок очень понравился, и назвали её «Каравелла».

МАТЕРИАЛЫ

  • материалы: -труба хромированная Ø25 мм - 3600мм; -фланцы Ø25 мм под трубу - 15 шт.; -мебельные болты 3 шт., -втулки с резьбой для труб - 3 шт.; -мебельные опоры - 3 шт.; -П-образный кант - 9,4 м; -шурупы 3,5х16мм – 57 шт;
  • Инструменты: -электролобзик, электродрель, шуруповёрт, шлифмашинка, отвёртки и труборез, сверла 3 и 8 мм, сверло Фоснера - 25 мм.

ИНСТРУМЕНТЫ

  • Инструменты: -электролобзик, электродрель, шуруповёрт, шлифмашинка, отвёртки и труборез, сверла 3 и 8 мм, сверло Фоснера - 25 мм.

Шаг 1

Подставка для цветов «Каравелла».. Шаг 1

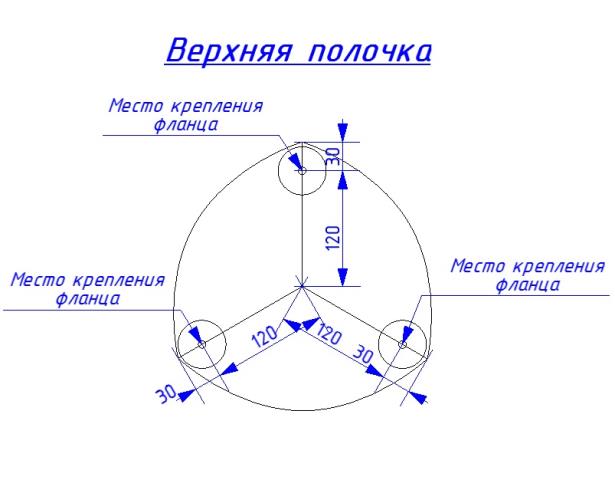

Проект был выполнен, по шаблону контуры деталей я перенёс на 16-мм ЛДСП, выпилил детали электролобзиком небольшие дефекты зашлифовал шлифмашинкой. При разметке с шаблона нанес на детали основания места под мебельные болты и просверлил отверстия ф8мм. На других заготовках разметил места крепления фланцев и отверстия ф25 мм для прохождения труб. Чертеж№1. Верхняя полочка.

Шаг 2

Подставка для цветов «Каравелла».. Шаг 2
Чертеж№2.Нижняя полочка.

Шаг 3

Подставка для цветов «Каравелла».. Шаг 3

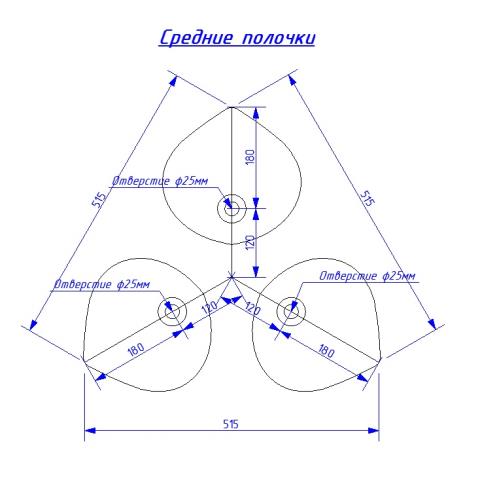

Чертеж№3.Средние полочки.

Шаг 4

Подставка для цветов «Каравелла».. Шаг 4

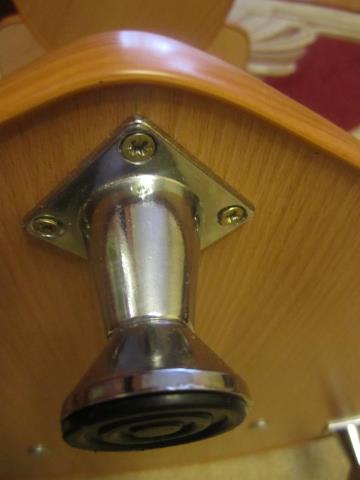

Отверстия под трубы просверлил сверлом Фоснера ф25мм. После того как были подготовлены все заготовки, приклеил с помощью бесцветного водостойкого клея «Момент» П-образный кант по периметру всех заготовок С помощью трубореза подготовил по размеру хромированные трубы Ø25мм 3шт. - 1200мм, Нарезал их труборезом для тонкостенных труб. Очень аккуратно, быстро и легко. Крепление ножек к нижнему основанию полочки.

Шаг 5

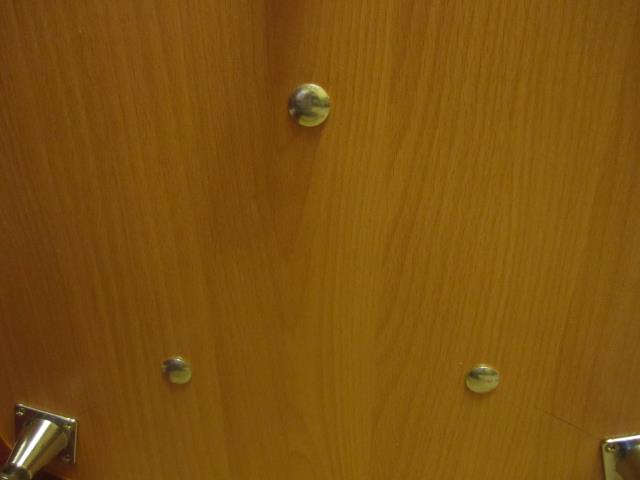

Подставка для цветов «Каравелла».. Шаг 5
Сборка. Подготовив все детали, приступил к сборке стоечки-полочки. К нижнему основанию стоечки-полочки закрепил стойки мебельными болтами, вкрученными во втулки с нижней стороны стоек.

Шаг 6

Подставка для цветов «Каравелла».. Шаг 6

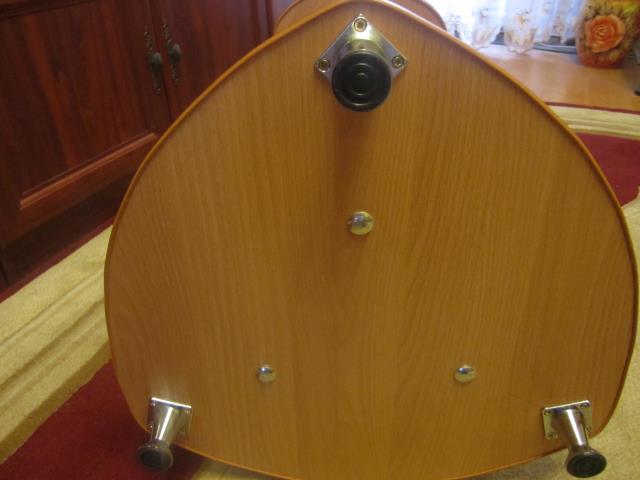

Установка мебельных опор на нижнем основании. Можно выбрать опоры различно исполнения, для увеличения опорной части основания необходимо использовать изогнутые опоры. Но наша стоечка-полочка получилась достаточно устойчивой даже на трех ножках.

Шаг 7

Подставка для цветов «Каравелла».. Шаг 7

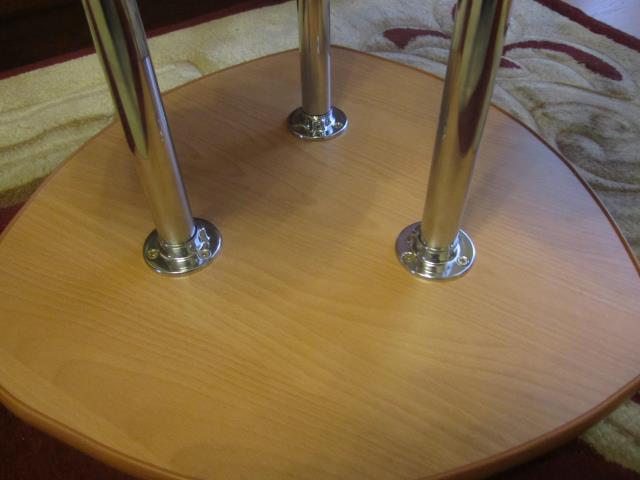

После установки стоек, на них надел фланцы, подровнял их и с помощью шурупов 3,5х16 мм и шуруповерта прикрутил фланцы к нижнему основанию и зафиксировал на трубах.

Шаг 8

Подставка для цветов «Каравелла».. Шаг 8

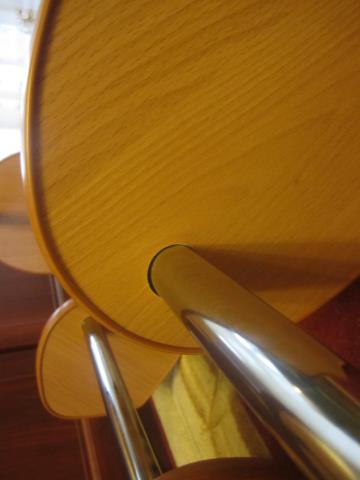

Поочередно закреплял с помощью фланцев все остальные полочки. Расстояние по вертикали между соседними полочками составляет 300 мм.

Шаг 9

Подставка для цветов «Каравелла».. Шаг 9

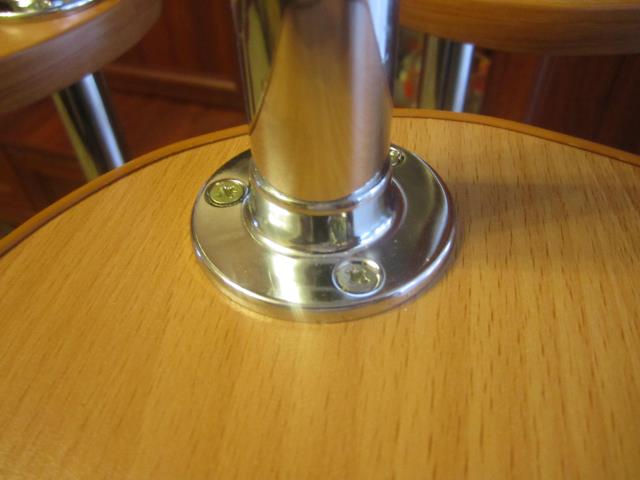

Крепление полочек фланцами с шурупами.

Шаг 10

Подставка для цветов «Каравелла».. Шаг 10
Крепление верхней полочки.

Шаг 11

Подставка для цветов «Каравелла».. Шаг 11
Вид сверху.

Шаг 12

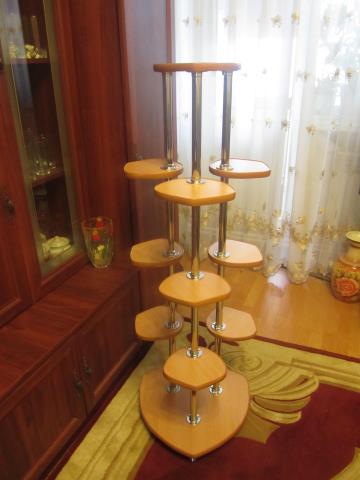

Подставка для цветов «Каравелла».. Шаг 12
Стоечка-полочка получилась очень интересной и красивой.

Шаг 13

Подставка для цветов «Каравелла».. Шаг 13

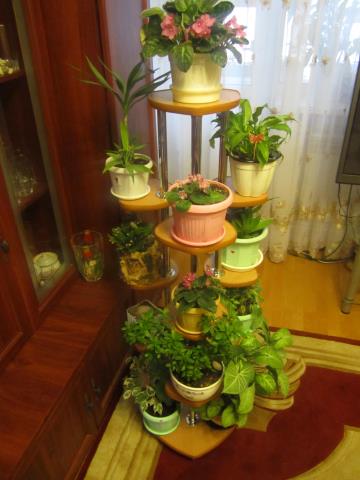

Наш подарок очень понравился, и назвали её «Каравелла».
