Скамья из дуба

  • Скамья из дуба

Элегантна и абсолютна надежна! Дубовая скамья подойдет и для террасы, и для прихожей, и для кухни. Она предназначена для 2-3 человек. А если гости начнут спор, кому сидеть на этой замечательной скамейке, решите этот спор – сделайте вторую скамейку.

Элегантна и абсолютна надежна! Дубовая скамья подойдет и для террасы, и для прихожей, и для кухни. Она предназначена для 2-3 человек. А если гости начнут спор, кому сидеть на этой замечательной скамейке, решите этот спор – сделайте вторую скамейку.

Наша скамья обходится без мудреных соединений. Благодаря крепежному уголку.

В приведенном ниже руководстве описывается изготовление скамьи из плит клееного дуба толщиной 27 мм. При использовании других материалов или материалов с другой толщиной, а также другой фурнитуры внесите соответствующие коррективы.

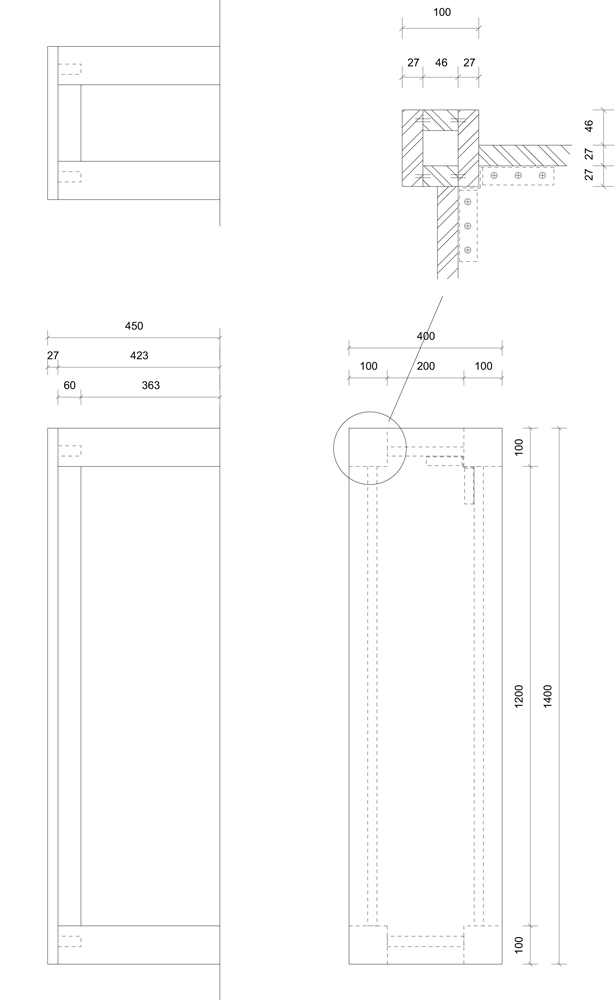

Чертежи скамьи

Благодарим компанию Bosch за предоставленные материалы


МАТЕРИАЛЫ

  • Шурупы с потайной головкой (4 x 20 мм) - 48 шт.
  • Сиденье из клееного дуба (1400 х 400 х 27 мм) - 1 шт.
  • Широкие боковины ножек из клееного дуба (423 х 100 х 27 мм) - 8 шт.
  • Узкие боковины ножек из клееного дуба (423 х 46 х 27 мм) - 8 шт.
  • Гребни из МДФ (423 х 20 х 4 мм) - 16 шт.
  • Длинные царги из клееного дуба (1200 х 60 х 27 мм) - 2 шт.
  • Короткие царги из клееного дуба (200 х 60 х 27 мм) - 2 шт.
  • Крепежные уголки для стола (125 х 125 мм) - 4 шт.

ИНСТРУМЕНТЫ

  • Лобзик (При необходимости)
  • Система тонкого распыления
  • Шлифлист (зерн. 120–240)
  • Губка
  • Складной метр
  • Струбцины
  • Аккумуляторный шуруповерт
  • Тряпка
  • Эксцентриковая шлифмашина
  • Вертикальная фрезерная машина
  • Набор сверл по древесине
  • Щетка
  • Мягкий карандаш
  • Плита (например, МДФ) (600 x 600 мм)
  • Клей для дерева

Шаг 1

Скамья из дуба. Шаг 1
Каждая ножка состоит из двух широких и двух узких боковин, которые склеиваются между собой посредством соединений в шпунт и гребень. Пазы делают на расстоянии 15 мм от продольных кромок на внутренних поверхностях широких боковин и сообразно этому также на расстоянии 15 мм от наружных кромок в торцевых сторонах узких боковин.

Шаг 2

Скамья из дуба. Шаг 2
Выфрезеруйте пазы, подходящие к гребням, шириной 4 мм и глубиной 11 мм. Для этого вам нужно закрепить соответствующую боковину на рабочем столе. При этом для защиты заготовки от следов зажима используйте прокладки из обрезков плиты.

Шаг 3

Скамья из дуба. Шаг 3
Установите вертикальную фрезерную машину с пазовой фрезой диаметром 4 мм на глубину захода 11 мм. Выполните фрезерование пазов с помощью параллельного упора на расстоянии 15 мм от наружной кромки. Повторите это процесс со всеми боковинами ножек.

Шаг 4

Скамья из дуба. Шаг 4
Возможно, вам не распилят узкие гребни в месте покупки материала. В этом случае выполните эту работу дома с помощью лобзика. При этом совсем не обязательно, чтобы пропилы были исключительно прямолинейными. Гребни (позднее их не будет видно) при склеивании служат, прежде всего, для фиксации одной детали на другой и увеличению площади склеивания.

Шаг 5

Скамья из дуба. Шаг 5
Сначала склейте гребни с широкими боковинами ножки. Для этого нанесите с одной стороны клей для дерева и вставьте гребни в пазы. Затем нанесите клей для дерева на поверхность торцевых сторон и в пазы узких боковин. Соедините узкие боковины с гребнями широких боковин. Зажмите соединение на клею с помощью струбцин, пока клей не подсохнет. Излишки клея немедленно удалите влажной тряпкой. Аналогичным образом поступите с другими ножками.

Шаг 6

Скамья из дуба. Шаг 6
Царгами в мебельном производстве называют соединительные планки, расположенные под сидением/столешницей и между ножками в горизонтальной плоскости. Они предназначены для придания жесткости конструкции. В нашей скамье прочное соединение царг с ножками и сидением обеспечивает специальная фурнитура – крепежные уголки для столов. Сначала приверните крепежные уголки сверху заподлицо с помощью шуруповерта и шурупов к внутренним углам ножек. При этом следует учесть, что ножки должны располагаться в одном и том же направлении, т. е. например широкими боковинами к продольной стороне сидения.

Шаг 7

Скамья из дуба. Шаг 7
На следующем этапе соедините ножки с царгами с помощью крепежных уголков с каркасом и снова используйте шуруповерт и шурупы с полукруглой головкой.

Шаг 8

Скамья из дуба. Шаг 8
Теперь уложите сидение верхней стороной вниз на чистую гладкую поверхность. Выровняйте каркас (ножки направлены вверх) на плите таким образом, чтобы ножки были установлены заподлицо с углами. Теперь соедините детали с помощью шуруповерта и шурупов.

Шаг 9

Скамья из дуба. Шаг 9
Отшлифуйте поверхности до сборки. Сначала скруглите все кромки, используя шлифлист зернистостью 120 или 180, под углом 45°, до образования небольшой фаски. Лицевые поверхности всегда шлифуйте шлифмашиной в направлении текстуры древесины. Сначала крупнозернистым (120, 180), затем – мелкозернистым (до 240) шлифлистом. Протрите поверхности влажной губкой. Во время сушки отдельные волокна становятся хорошо заметны. Вы сможете аккуратно обработать их с помощью шлифлиста зернистостью 180. После этого древесина готова к обработке поверхности.

Шаг 10

Скамья из дуба. Шаг 10
Нанесите толстый слой воска с помощью системы тонкого распыления и удалите его излишки тряпкой. Высушите воск, как указано в инструкции. Если вы хотите нанести второй слой, следует выполнить промежуточное шлифование шлифлистом 240. Выполняйте шлифование в направлении текстуры древесины. Повторите процесс нанесения. После подсыхания - обработайте поверхность мягкой щеткой, чтобы она заблестела.

Шаг 11

Скамья из дуба. Шаг 11
Скамья готова. Можно устраивать посиделки.

Кстати

Дуб обладает повышенной твердостью. Поэтому перед приворачиванием крепежных уголков рекомендуется предварительно просверлить отверстие сверлом с диаметром на 1 мм меньше диаметра шурупа.
