31 мая 2017 / Елена Бражник

Как смонтировать проходной выключатель

  • Выключатель

Если нужно управлять освещением из разных мест, на помощь придут проходные выключатели. Это не только очень удобно, но и обеспечивает существенную экономию

Что такое проходной выключатель

Проходные выключатели (точнее – переключатели) используются для независимого управления освещением из нескольких мест. Они всегда работают в паре. Фаза от электросети приходит к первому, затем по двум проводам – ко второму проходному выключателю и от него к источнику освещения. В отличие от простых выключателей, где происходит обычное прерывание цепи, они имеют не два, а три контакта и могут переключать «фазу» с одного на другой. Часто такие выключатели еще называют дублирующими или перекидными. По внешнему исполнению они не отличаются от обычных.

Для чего нужен проходной выключатель

Подобную схему можно применять везде, где удобно включить свет в одном месте, а выключить в другом. Особенно это актуально для освещения лестничных пролетов: можно включить светильники на одном этаже первым выключателем, а на другом выключить вторым. Удобно использовать подобную схему для освещения длинных коридоров, проходных комнат, на дачных участках – для освещения дорожек.

Cхема подключения проходного выключателя

В схеме включения света с двух точек использованы соединительная коробка, лампа, два одноклавишных проходных выключателя и соединительные провода. От источника электричества к лампе через соединительную коробку направлен один провод – нулевой. Второй, фазный, также через соединительную коробку направлен к контакту выключателя. Таким образом, две пары контактов выключателей соединены между собой. Для включения лампы фаза подается к светильнику с общего контакта второго проходного выключателя. То есть один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении – с другим. Именно поэтому общая замкнутость всех трех контактов полностью исключена. В каком бы положении ни находился один из переключателей, вторым можно всегда включить (или выключить) линию освещения.

Монтаж системы освещения с проходным выключателем

Предусмотреть установку таких выключателей желательно в процессе строительства дома или во время капитального ремонта, чтобы проложить электропроводку. Заранее выберите способ прокладки проводки – закрытый либо открытый. В случае первого варианта нужно будет выполнить штробильные работы по подготовке каналов для укладки проводки.

Закрепите на своих местах проходные выключатели. Учтите, что от распределительной коробки к ним нужно протянуть трехжильный провод, выведите концы проводов от выключателей.

Смонтируйте лампу, выведите двухжильный кабель. Установите распределительную коробку с учетом минимальной длины кабеля и удобства ее расположения в доме. Из коробки нужно выкрутить шурупы и аккуратно снять заглушки отверстий для подвода электрических проводов. В коробку введите кабели от лампы, от питания 220 В и проходных выключателей. В самой коробке соедините провода между собой, как показано в нашем мастер-классе.

Четко понимайте принцип работы каждого выключателя: первый замыкает цепь с первым проводом, второй – со вторым.

Количество источников света можно увеличивать. Но если суммарная нагрузка на выключатель будет больше или примерно равна указанной производителем предельной нагрузке, нужно установить разгрузочное реле.

Для управления из разных точек двумя типами освещения можно использовать двухклавишные проходные выключатели. Они подключаются так же, как и одноклавишные, но на один двухклавишный от распределительного щитка тянут пятижильный кабель, а на другой – два трехжильных.

Как подключить проходной выключатель

Процедура подключения проходного выключателя почти не отличается от обычного. Разница только в количестве контактных клемм и подводимых проводов – у проходного выключателя их три.

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей. Сечение трехжильного провода, подводимого к проходным выключателям, обязательно подбирайте в соответствии с мощностью управляемого светильника (1).
Зачистите концы электропроводов, удалив с них изоляцию на 5–7 мм. Длина свободных проводов не должна превышать 10 см – очень длинный провод не поместится в коробке, а с очень коротким вам будет неудобно работать (2).
Соберите схему в распаечной коробке. К выключателям должен подходить только фазный провод, при подключении к ним нулевого провода напряжение с цепей освещения сниматься не будет, а значит, изоляция проводов будет быстрее изнашиваться и не исключены короткие замыкания.

Фазный провод от распаечной коробки подключите к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соедините с проводами, идущими от аналогичных контактов второго выключателя. Общий (входной) контакт второго выключателя соедините с проводом, идущим от светильника. Второй провод от светильника напрямую соедините с нулем распаечной коробки (3).
В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминесцентных, энергосберегающих и светодиодных (4).

Иллюстрации к материалу: Shutterstock/ТАСС, Евгений Герасимов.

Перед проведением работ по подключению проводов отключите электричество в доме. Убедитесь в отсутствии напряжения с помощью указателя напряжения и только после этого приступайте к работе.

Ключевые слова

освещение, электричество, дом

Поделись с друзьями

Иллюстрации к материалу: Shutterstock/ТАСС

ПОХОЖИЕ МАТЕРИАЛЫ

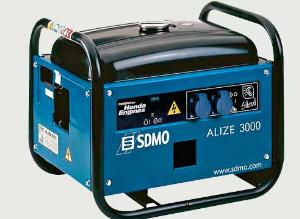

Домашняя электростанция
