Электропроводка в бане

  • Баня, освещение

Легкий – только пар

Три основных помещения бани – парная, моечная и комната отдыха – нуждаются в искусственном освещении. Парная с точки зрения электрификации – самый сложный "отсек". В ней для проводки необходимо использовать специальный кабель с медными жилами и термостойкой изоляцией, способной выдерживать температуру до 180 °С. Монтируется такая проводка (по всей бане, не только в парной) старым дедовским, то есть открытым, способом.

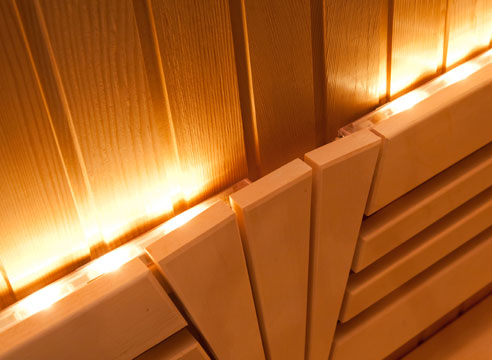

Желательно использовать светильники напряжением не выше 36 В (особенно при монтаже освещения из-под полков) или специально предназначенные для парной: влагозащищенные с термостойким стеклом. Поскольку от высокой температуры изоляция провода пересыхает и трескается, что может привести к короткому замыканию, светильники в парной лучше всего разместить таким образом, чтобы проводку к ним можно было подвести непосредственно через стенку.

Не заплетай извилины

Плетеная проводка на изоляторах ("ретропроводка") не только удобна в монтаже и пожаробезопасна, но и достаточно выигрышна с дизайнерской точки зрения. Для наружной проводки в бане необходим провод БПВЛ (провод бортовой с изоляцией из поливинилхлоридного пластика в нитяной лакированной оплетке) с сечением 1,5 кв. мм (на свет) и 2,5 кв. мм (на розетки). Это многожильный, луженый медный провод с двойной термостойкой изоляцией. Керамические изоляторы РШ 4 рассчитываются по принципу 5 штук на метр проводки.

Перед тем как приступить к монтажу, на стенах тонкой карандашной линией обрисовывают основные трассы (желательно по уровню) и точки оборудования. Размещают и крепят светильники, распаечные коробки, розетки. Электропроводка не должна касаться открытых частей деревянных стен и покрытий. Для этого под розетки, выключатели и другое электрооборудование подкладывают термостойкие подкладки (ацеид, керамика и т.д.). Изоляторы при помощи шуруповерта прикручивают саморезами непосредственно на нанесенную карандашом линию. Желательно заранее просчитать расстояние от одного объекта до другого и поделить его на приблизительно равные части. Если стена бревенчатая, то на горизонтальных линиях вдоль бревна расстояние между изоляторами 35–40 см, а по вертикали они крепятся на каждое бревно по два, вверх и вниз под углом 45 градусов.

Чтобы "плетенку" грамотно и красиво выполнить, кабель должен быть определенной длины. Для этого замеряют длину кабельной линии от точки до точки, умножают это число на два и делают запас (около 15%) на плетение и подключение. Отмеренный кусок провода складывают пополам, петлей накидывают на объект, скажем, на выключатель, и начинают перевивать. После каждого изолятора меняют направление скручивания проводов – это не дает перепутаться и завиться свободным концам. Не старайтесь натянуть витую проводку – это вряд ли удастся, ее легче подтянуть потом. Открутите саморез изолятора в месте провисания, повернуте изолятор вокруг оси провода на 360 градусов (может, не один раз) и прикрутите изолятор на место.

Пункт раздачи

Электрический щиток желательно смонтировать максимально близко к вводу подводящего кабеля. Размер щитка может варьироваться, однако нужно помнить, что на каждое автоматическое устройство отключения следует заводить питание не более трех розеточных узлов или выключателей. Стоит учитывать также и то, что на один выключатель не может приходиться больше двух светильников (если они не точечные). Это не только разгрузит электрощиток, но и облегчит поиск возможных неисправностей в проводке. Позже у вас может появиться желание осветить и другие места. Например, пристроенную со временем веранду. Поэтому лучше выбирать модель щитка, в которой кроме уже заложенных автоматов можно поместить еще несколько 5-6 штук.

Эх, розеточки да светильнички!

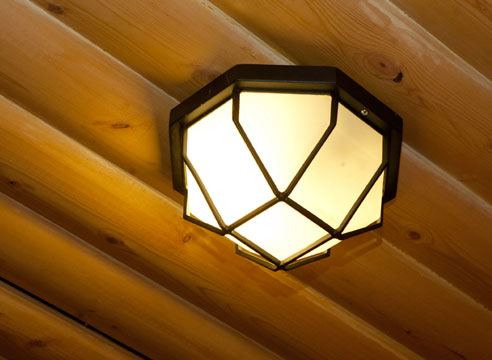

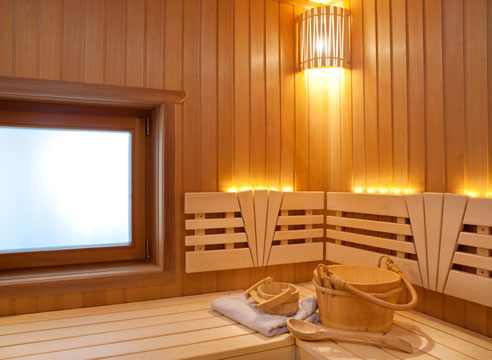

Для парной нужны специальные светильники: с деревянным абажуром, керамическим патроном и термостойким плафоном для лампы. В моечной светильник может быть любым – главное, предусмотреть правильную работу вентиляции, чтобы избежать окисления контактов при попадании конденсата (например, любой светильник для ванной комнаты).

Розетки и выключатели во влажных помещениях (в моечной, парной) лучше не ставить. Их устанавливают в предбаннике и комнате отдыха. Из соображения безопасности и защищенности от короткого замыкания розетки выбирают такие, чтобы они выдерживали нагрузку не менее 10–16 А, лучше с крышками. Монтируют розетки на высоте 25–30 см от пола.
