Один из вариантов, предлагаемых специалистами – организация низкотемпературной системы отопления в сочетании с конденсационным газовым котлом. В пример приводится опыт Европы, где подобные системы считаются очень энергоэффективными и внедряются весьма широко – в том числе в скандинавских странах, где климат вполне сравним с нашим.

Низкотемпературное отопление: что это такое

Низкотемпературные системы отопления – те, в которых температура теплоносителя «на входе» – менее 60°С, а «на выходе» – примерно 30...40°С, при этом температура в помещении принимается как 20°С. Понятно, что при таких вводных данных отопительные приборы не будут нагреваться так же сильно, как традиционные радиаторы, рассчитанные на режим 80/60. Так что для низкотемпературного отопления чаще всего используют следующие устройства и их комбинации:

Водяной теплый пол – самый распространенный низкотемпературный отопительный прибор. Даже согласно СНиП он не должен в жилых помещениях нагреваться выше +31°С.

Конвекторы с принудительной конвекцией. Она осуществляется встроенным вентилятором и необходима для обеспечения большей теплоотдачи. Эти приборы бывают настенными, напольными, встраиваемыми внутрипольными и пр. Для работы вентилятора им необходимо подключение к электричеству.

Радиаторы, специально предназначенные для низкотемпературных систем. Они имеют увеличенную площадь поверхности и изготавливаются чаще всего из алюминия. Этот металл имеет высокую теплопроводность и низкую термоинтерность, то есть обеспечивает максимальную отдачу тепла и быстро нагревается. Возможно и использование стальных радиаторов с сильным оребрением и подобными конструктивными решениями, благодаря которым увеличивается площадь поверхности, отдающей тепло.

«Теплые плинтусы», или термоплинтусы – компактные модульные радиаторы, которые устанавливаются вдоль стен как обычный плинтус.

• жилые помещения 20-22 °С
• кухня 19-21°С
• коридоры, лестничные пролеты 16-18°С
• туалет 19-21°С
• ванная и/или совмещенный санузел 24-26°С

Водяной теплый пол

Что такое конденсационный котел

Принципиальное отличие конденсационного котла от обычного (конвекционного) – способность извлекать дополнительную тепловую энергию из дымовых газов, которые неизбежно образуются при сгорании топлива. В обычном котле горячие газы, содержащие большое количество водяного пара, просто удаляются через дымоход. В конденсационном они охлаждаются до температуры, когда содержащаяся в них вода снова переходит в жидкое состояние, т. е. конденсируется. Выделенная при этом энергия расходуется на подогрев воды. Именно поэтому в технических характеристиках подобных котлов указываются цифры КПД, кажущиеся невозможными – более 100%. Здесь действительно нет никакой ошибки: КПД теплогеренирующего оборудования обычно рассчитывают по низшей теплоте сгорания топлива без учета энергии парообразования. Конденсационный котел не только извлекает очень высокий КПД из сгорания топлива (97-98%), но и добавляет еще 11-12% за счет конденсации водяного пара. Следует заметить, что такой КПД котел выдает только в режиме 50°С/30°С; при более высокой температуре (более 57°С) конденсация прекращается и котел работает как обычный конвекционный.

Конденсационный котел

Как устроен конденсационный котел

Устройство конденсационного котла несколько сложнее, чем у конвекционного. Во-первых, он оснащается дополнительным теплообменником из материала с высокой устойчивостью к воздействию кислоты, так как конденсат, как и любые продукты сгорания, имеет кислую реакцию. Во-вторых, конденсационные котлы всегда имеют закрытую герметичную камеру сгорания, в которую воздух для обогащения горючей смеси поступает только принудительно, с помощью специального вентилятора. В-третьих, они совместимы только с дымоходами из кислотоустойчивых материалов (огнестойкий полипропилен, кислотостойкие марки нержавеющей стали), так как конденсат имеет кислую реакцию и с течением времени способен разрушить трубы дымохода. Что касается конструкции, то лучший из возможных вариантов – коаксиальный дымоход, или «труба в трубе»: по внешней трубе поступает воздух для обдува горелки, по внутренней удаляются продукты горения.

Схема работы конденсационного котла

Воздух в котел может подаваться как с улицы, так и из помещения. В первом случае либо используются возможности коаксиального дымохода, либо организуется отдельный воздуховод. Забор воздуха из помещения возможен только в случае, когда котельная оборудована принудительной приточной вентиляцией, обеспечивающей поступление 10 м³ воздуха на 1 м³ сжигаемого газа, поэтому для частного хозяйства такой вариант в большинстве случаев не подходит.

Коаксиальный дымоход

Модели и модификации

Как и обычный котел, конденсационный может быть одноконтурным (отопление) или двухконтурным (отопление + горячее водоснабжение). У двухконтурных котлов приоритет имеет ГВС, то есть при включении горячей воды подача тепла системе отопления прекращается.

По способу установки котлы бывают настенными и напольными. Настенные при компактных размерах имеют очень высокую мощность (до 100 кВт), поэтому хорошо подходят для частного дома. Напольные способны выдавать тепло буквально в промышленных масштабах (15 — 19 тыс кВт) и в домашних условиях используются редко. В продаже есть модели напольных котлов со встроенным бойлером послойного нагрева – такая технология позволяет получить воду постоянной температуры в любое время.

Кроме того, котлы последних поколений оснащаются электронными системами безопасности, контроля и определения неисправностей, поддерживают большое количество настроек режимов работы и могут управляться со смартфона.

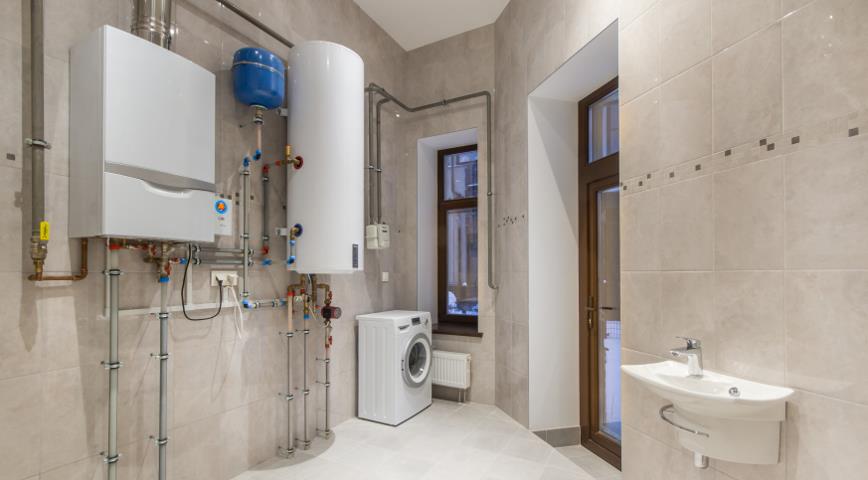

Конденсационный котел в системе отопления и ГВС

Недостатки конденсационных котлов

Главный минус конденсационного котла – неизбежная «изнанка» его плюсов: это большое количество конденсата, который необходимо утилизировать. Котлы небольшой и средней мощности при работе в режиме 50/30 выделяют в час 4-7 л конденсата, мощные напольные модели — до 50. Проблема состоит в том, что кислый конденсат, насыщенный продуктами сгорания, считается опасными отходами: сливать его в канализацию можно только в случае, если общий его объем составляет менее 1/25 всего канализационного стока; отводить конденсат в септик или просто на улицу категорически нельзя. Единственный выход – оснащение котла специальным нейтрализатором. Это емкость со щелочным фильтрующим материалом, который пропускает через себя конденсат и превращает его в жидкость с нейтральной кислотностью – ее уже можно безбоязненно сливать и в канализацию, и в септик. Чтобы автоматизировать ее удаление и не сливать вручную, нередко используют специальные компактные насосы.
