Склоны и откосы — естественные или искусственные элементы рельефа, которые требуют особого подхода при озеленении. Неправильное устройство травяного покрова может привести к серьезным последствиям: почва размывается, георешетки деформируются, а травостой быстро усыхает из-за недостатка влаги и нестабильного микроклимата. Кроме того, неконтролируемые потоки воды с поверхности склонов усиливают эрозию и способствуют развитию оползней, что ставит под угрозу не только внешний вид участка, но и безопасность окружающих построек.
В этой статье эксперт по садоводству Евгений Сапунов, главный ландшафтный архитектор «Парка «Зарядье» и создатель частного ботанического сада «Сад Дракона», рассмотрит основные проблемы, с которыми сталкиваются при озеленении склонов, и представит результаты подробного исследования, опубликованного в трех частях:
- Как в России учились укреплять откосы: от XVII века к XX веку
- Как укрепить травяной покров на откосах и склонах: эффективные методы от эксперта
- 7 главных ошибок при укреплении откосов и склонов, которые могут привести к катастрофе
Вы узнаете, какие методы и технологии помогут создать устойчивый и красивый газон даже на самом сложном рельефе. Практические рекомендации и советы позволят избежать типичных ошибок и обеспечить долговременную защиту почвы, сохраняя при этом эстетическую привлекательность участка.
Читайте подробнее:
Парадокс дорогих материалов и основная задача укрепления откоса
Почему откос с дорогостоящей георешеткой и идеальным газоном сползает через два года, а простой травяной откос со старым дерном стоит столетиями?
Этот парадокс наблюдают ландшафтные архитекторы по всей России. В Подмосковье, на федеральных трассах, в городских парках — история повторяется снова и снова. Заказчик платит за современные геосинтетические материалы, подрядчик укладывает георешётку по инструкции, сеет газон, сдает объект. А через год-два откос начинает ползти. При этом в соседнем парке откос, укрепленный ещё в советское время простой одерновкой и системой канав, стоит без единой трещины. В чем дело? Виноваты материалы? Климат? Подрядчики?
Ответ проще и сложнее одновременно: дело в воде. Точнее, в том, что о ней забывают.
Основная задача укрепления откоса — не удержать грунт механически. Основная задача — перевести поверхностный сток воды из горизонтального в вертикальный, направив ее в глубь почвы через систему водоотведения и дренажа. Когда эта задача решена, любое укрепление работает. Когда забыта — не спасет никакая георешетка.
Почему вода — главный враг откоса
Чтобы понять, почему откосы сползают, нужно разобраться в физике процесса. Устойчивость откоса определяется балансом сил: прочностные силы грунта противостоят сдвигающим силам (собственный вес грунта, нагрузки сверху).
F = Прочность / (Сдвигающие силы + u), где u — давление поровой воды в грунте.
Вот ключевой момент: при увеличении давления поровой воды коэффициент безопасности падает. Когда F становится меньше 1, откос теряет устойчивость и сползает.
Откуда берется давление поровой воды? Из воды, которая попадает в грунт откоса и не может уйти вниз через дренаж. Вода накапливается в порах грунта, создает давление, снижает трение между частицами — и откос начинает двигаться.
Уравнение водного баланса
Вода, попадающая на склон, распределяется тремя путями:
Осадки = Поверхностный сток + Инфильтрация + Испарение
или в формуле:
O = C + Ин + И
Задача укрепления откоса — изменить это распределение: уменьшить поверхностный сток, увеличить инфильтрацию и испарение.
Поверхностный сток — это вода, которая течет по поверхности склона горизонтально. Она размывает грунт, создает эрозионные борозды, проникает в щели и трещины. Это главный враг.
Инфильтрация — вода, которая уходит вертикально вниз в почву. При наличии дренажной системы она безопасно отводится. При отсутствии дренажа — накапливается и создает то самое давление поровой воды.
Испарение — вода, которая возвращается в атмосферу через листья растений (транспирация) и с поверхности почвы.

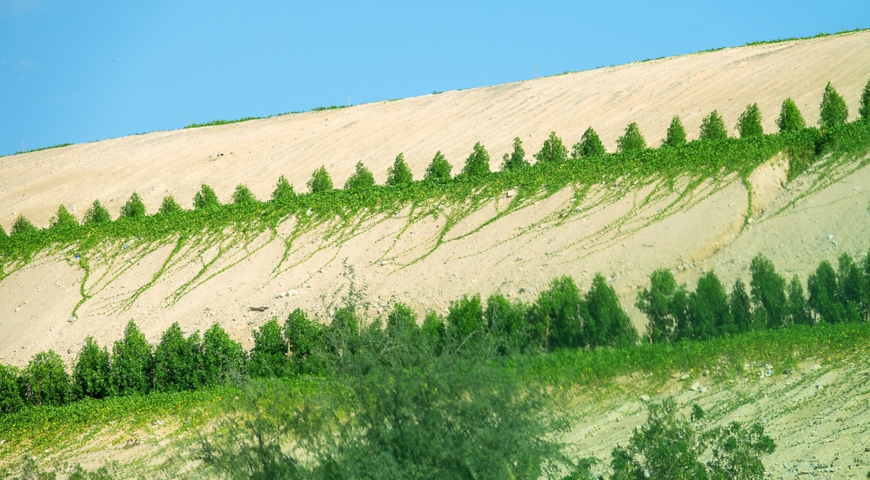

Укрепление откосов автомагистралей с помощью вьющейся растительности и лесополос в Дубае
Три способа преобразования стока
Русская инженерная школа выработала три основных способа преобразования опасного горизонтального стока в безопасный вертикальный:
1. Травяной покров и одерновка
Трава перехватывает осадки листьями (1-4 мм за дождь), часть воды испаряется, не достигая почвы. Корневая система повышает инфильтрационную способность почвы: на откосе с травой в почву уходит 60-80% осадков, на голом — только 5-20%.
Транспирация через корни достигает 400-800 мм в год — это огромный объем воды, который выводится из грунта безопасным путем.
Кроме того, корни механически связывают частицы грунта, увеличивая так называемую «корневую когезию» — прочность почвы на сдвиг повышается на 16-49%.
2. Террасирование
Крутой склон разделяется на пологие полосы (террасы) высотой 2,5-5 м и шириной 8-16 м. Каждая терраса имеет небольшой наклон (2-5°) к специальной канаве — забанкетной.
Вода, стекающая по склону, попадает на террасу, замедляется, частично впитывается, остаток уходит в канаву. Канава направляет воду в дренажную систему, а не на следующий участок склона.
При полной системе террасирования смыв материала уменьшается в 10-20 раз по сравнению с неукреплённым откосом.
3. Дренажные системы
Дренаж перехватывает воду, которая движется в толще грунта, до того как она достигнет откоса. Существует несколько типов дренажей:
- Головной дренаж — устанавливается на верхней границе откоса, перехватывает воду, поступающую сверху
- Откосный дренаж — для воды, которая выклинивается (выходит) на поверхности откоса
- Застенный дренаж — за подпорными стенками
- Пластовый дренаж — горизонтальный, под всей площадью сооружения
При полной системе дренирования коэффициент устойчивости откоса повышается на 30-50%.
Основная задача укрепления откоса — не механическое удержание грунта, а перевод поверхностного стока воды из горизонтального в вертикальный, в глубь почвы, с последующим отведением через дренажную систему. Когда эта задача решена, работает любое укрепление — от простой травы до сложной георешетки. Когда забыта — не спасают никакие материалы.

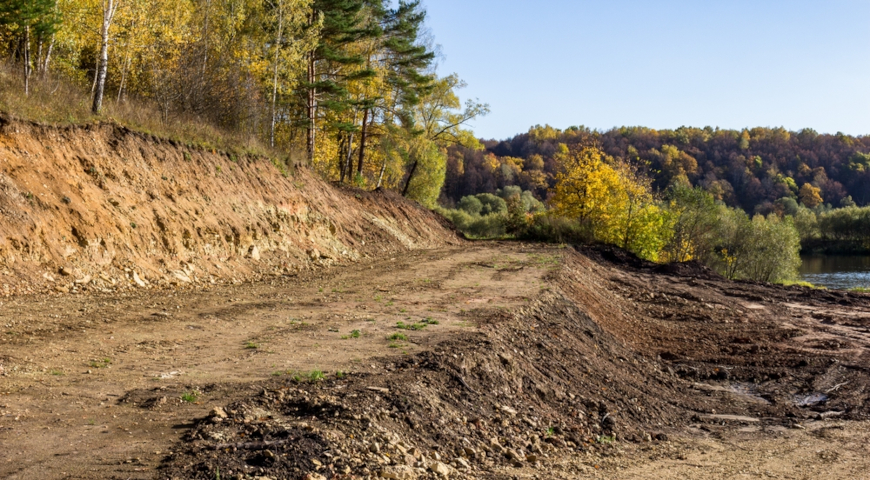

Типичный склон с ошибками проектирования
Классические методы: что работает столетиями
1 Сплошная одерновка: совершенный способ
Сплошная одерновка плашмя остается эталоном надежности. Технология, отработанная в советское время, актуальна до сих пор.
Подготовка откоса:
- Покрыть откос растительным грунтом слоем не менее 6 см
- Разровнять и уплотнить
Укладка дерна:
- Дерн полосами 0,25 м × 2-3 м укладывается горизонтальными рядами снизу вверх
- Подошва откоса укрепляется тремя рядами с перевязкой швов
- Ленты нижнего ряда врезаются в грунт на 10 см
- Вдоль бровки укладывается дополнительный ряд
Крепление:
- Деревянные спицы 25×25 мм, длина 25-30 см
- Забиваются на расстоянии 5-6 см от края дернины
- Вдоль краев — не более чем через 40 см
Требования к дерну:
- Свежесрезанный луговой дерн с плотным травяным покровом
- Хранение не более 3 дней
- Оптимальный состав: клевер и злаки (пырей, мятлик)
- Запрещен болотный дерн и поросший мхом
Результат: немедленная защита откоса, устойчивость к скорости поверхностного стока до 0,6-1,0 м/сек.
2 Одерновка в клетку: экономный вариант
Для пологих неподтопляемых откосов крутизной не более 1:1,5 применяется одерновка в клетку.
Технология:
- По нижней части откоса — три-четыре полосы сплошного дёрна
- По верху откоса (у бровки) — одна полоса
- Между ними — клетки 1,5×1,5 м из дерна
- Промежутки заполняются растительным грунтом 6-8 см
- Грунт уплотняется, высевается травосмесь
Преимущества:
- Экономия материала 20-30%
- Лучшая аэрация грунта в ячейках
- Привлекательный внешний вид
Недостаток: травы в ячейках прорастают 2-3 месяца, в этот период требуется уход.
3 Травосеяние: революция эффективности
Механизированное травосеяние позволяет укреплять большие площади откосов с минимальными затратами.
Травосмеси для Московского региона:
- Костер безостый — 40% (морозоустойчивость, мощная корневая система)
- Овсяница красная — 30% (глубокое проникновение корней)
- Клевер белый — 15% (обогащает почву азотом)
- Люцерна синяя — 15% (стержневые корни до 3 м)
Для очень крутых склонов добавляют овсяницу овечью с особенно мощной корневой системой.
Сроки защиты: через 3-4 месяца травяной покров обеспечивает защиту, эквивалентную готовому дерну.
Экономический эффект: трудоемкость в 10-12 раз ниже, чем при одерновке.
4 Комбинированная система
Для сложных условий применяется комбинированная система:
Верхняя часть откоса:
- Прикромочный водоотвод вдоль края дороги/площадки
- Головной дренаж для перехвата воды сверху
Поверхность откоса:
- Террасирование при высоте более 5-6 м
- Забанкетные канавы на каждой террасе
- Травосеяние или одерновка
Подошва откоса:
- Три ряда дерна с перевязкой
- Откосный дренаж при выклинивании грунтовых вод
- Водоотводящие лотки
Результат: срок службы 50-100 лет при минимальном обслуживании.
Сравнение подходов к укреплению склонов
| Аспект | Классический метод | Ошибочный современный |
| Водоотвод | Проектируется как основа | Часто пропускается |
| Дренаж | Всегда предусматривается | Часто отсутствует |
| Герметичность | Дерн покрывает откос | Вода проникает в щели |
| Срок службы | 50-100 +лет | 1-3 года при ошибках |
| Стоимость ремонта | Локальная подсадка травы | Полная переделка работ |
В некоторых случаях логичнее террасировать склоны
Практические рекомендации: как делать правильно, 3 чек-листа
Чек-лист 1: До проектирования
Перед началом любых работ по укреплению откоса необходимо получить ответы на пять вопросов:
- Геологическое обследование выполнено?
- Тип грунтов (скальные, глины, суглинки, супеси, пески)
- Наличие карстовых опасностей
- История оползней на участке
- Уровень грунтовых вод определен?
- Глубина залегания
- Сезонные колебания
- Направление движения
- Все источники стока выявлены?
- Откуда поступает вода сверху?
- Есть ли поверхностный сток с соседних территорий?
- Куда направлены существующие водостоки?
- Соседние дренажные системы проверены?
- Не направляют ли они воду в зону работ?
- Нужно ли их переключать?
- Расчет углов выполнен?
- Допустимая крутизна для данного типа грунта
- Необходимость террасирования
Рекомендуемая крутизна откосов по грунтам
| Грунт | Крутизна (1:n) | Рекомендуемый метод |
| Скальные | 1:0,5–1:0,75 | Анкеры, бетонные плиты |
| Глины, суглинки | 1:1,25–1:1,5 | Одерновка, травосеяние, дренаж |
| Супеси, лёгкие суглинки | 1:1,75–1:2,5 | Травосеяние, лесомелиорация |
| Пески | 1:2,5–1:3 | Лесомелиорация, глинование |
При уклонах до 8% — травосеяние может быть основным методом.
При уклонах 8-15% — комбинация с лесомелиоративными полосами.
При уклонах 15-30% — георешётка + травосеяние.
При уклонах более 30% — подпорные стены или другие инженерные конструкции.
Чек-лист 2: При производстве работ
Подготовка основания:
- Верхний рыхлый слой срезан
- Острые предметы удалены (камни, стекло, арматура)
- Поверхность выровнена
- Основание уплотнено
Проверка условий:
- Влажность грунта проверена
- При повышенной влажности — дренирование выполнено
- Погодные условия подходящие (без дождя)
Укладка материалов:
- Геотекстиль уложен под георешетку
- Геотекстиль закреплён Г-образными анкерами
- Георешетка растянута без перекосов
- Ячейки заполнены грунтом
Уплотнение:
- Засыпка уплотнена виброплитами
- Выполнено несколько циклов уплотнения
- Техника не разворачивалась на открытых участках
Водоотвод:
- Прикромочный водоотвод установлен
- Забанкетные канавы выполнены
- Водоотводящие лотки подключены
- Вода направлена в дренажную систему
Чек-лист 3: После завершения работ
Система мониторинга:
- Реперные точки установлены
- Фотофиксация исходного состояния выполнена
Осмотры:
- Через 1 месяц — первичный осмотр
- Через 2-3 месяца — контроль приживаемости травы
- Далее — ежеквартально
На что обращать внимание:
- Появление трещин на поверхности
- Просадки и деформации
- Застой воды
- Вымывание грунта из ячеек
- Состояние травяного покрова
Текущий ремонт:
- Подсев травы на оголенных участках
- Заделка мелких трещин
- Прочистка водоотводящих канав
- Ремонт поврежденных лотков
Сравнительная таблица методов укрепления склонов
| Параметр | Классический метод | Правильный современный | Ошибочный современный |
| Водоотвод | Да | Да | Нет |
| Дренаж | Да | Да | Нет |
| Материал | Дерн, трава | Геосинтетика, трава | Геосинтетика |
| Стоимость | Средняя | Высокая | Высокая |
| Срок службы | 50-100 лет | 50 + лет | 1-3 года |
| Ремонтопригодность | Высокая | Средняя | Низкая |
Заключение: три истины об укреплении откосов
Триста лет русская инженерная школа училась укреплять откосы. От деревянных конструкций XVII века до геосинтетики XXI века менялись материалы, но не менялся главный принцип.
Истина первая: все откосы разрушаются водой, а не материалами.
Не существует материала, который удержит откос при неконтролируемом поступлении воды. Давление поровой воды снижает прочность любого грунта. Когда коэффициент безопасности падает ниже единицы — откос сползает. С георешеткой или без нее.
Истина вторая: нет плохих методов, есть плохие проектировщики.
Одерновка работает. Травосеяние работает. Георешётка работает. Габионы работают. Все работает при условии, что решена проблема воды. Выбор метода зависит от условий, бюджета, сроков. Но любой метод требует водоотвода и дренажа.
Истина третья: сначала вода, потом материал.
Правильная последовательность проектирования:
- Геологическое обследование
- Определение источников воды
- Проектирование системы водоотвода и дренажа
- Выбор метода укрепления поверхности
- Подбор материалов
Неправильная последовательность (которую используют большинство подрядчиков):
- Выбор георешетки из каталога
- Укладка по инструкции производителя
- Сдача объекта
- Авария через 1-3 года
Финальная формула: Откос защищен, если вода течет вниз и в грунт, а не вокруг укрепления и под ним.
Красивый газон на участке со склоном в частном ботаническом саду "Сад Дракона" – результат профессионализма и тщательного проектирования
Источники
- ТК 08-03-89 «Укрепление откосов одерновкой сплошным покровом». МИНДОРСТРОЙ УССР, 1990.
- ТК 08-04-89 «Укрепление откосов одерновкой в клетку». МИНДОРСТРОЙ УССР, 1990.
- Грицын В.И., Цвелодуб Б.И. «Механизированное укрепление земляного полотна травосеянием». Издательство «Транспорт», Москва, 1968.
- СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».
- ГОСТ 32804-2014 «Материалы геосинтетические для фундаментов, опор и земляных работ».
- ОДМ 218.2.064-2015 «Методы укрепления откосов земляного полотна автомобильных дорог засевом трав в различных климатических зонах».
- Теодоронский В.С. «Садово-парковое строительство и хозяйство», 1990.
- «Лесомелиорация ландшафтов». МГУЛ, 2014.
- «Некоторые причины сползания откосов земляного полотна и опыт их восстановления». ГеоПроект, 2019-2024.
- Методические рекомендации по применению геотекстильных материалов для укрепления обочин и откосов автомобильных дорог.
Автор выражает благодарность специалистам, чей многолетний опыт работы с откосами лег в основу этой статьи.
