Устойчивость откосов и склонов — залог безопасности дорог, зданий, гидротехнических сооружений и природных территорий. Несмотря на кажущуюся понятность и проработанность задачи, укрепление склонов требует глубоких знаний геологии, гидрологии и инженерии. Нередко из-за недостаточного анализа условий, неправильного выбора материалов или несоблюдения технологий возникают проблемы: от эрозии и оползней до обрушений.
Понимание типичных ошибок помогает не только избежать финансовых потерь, но и сохранить жизни. В этой статье мы подробно разберем ключевые ошибки, которые совершают при укреплении откосов и склонов, а также дадим рекомендации по их предотвращению. Если вы планируете работы по укреплению склонов или просто хотите повысить свою осведомленность — информация эксперта по садоводству Евгения Сапунова, главного ландшафтного архитектора «Парка «Зарядье» и создателя частного ботанического сада «Сад Дракона», будет для вас полезной.
Эта глава входит в результаты подробного исследования, опубликованного в трех частях:
- Как в России учились укреплять откосы: от XVII века к XX веку
- Как укрепить травяной покров на откосах и склонах: эффективные методы от эксперта
- 7 главных ошибок при укреплении откосов и склонов, которые могут привести к катастрофе
Читайте подробно в статье:
Современные методы и где они ломаются
Почему георешётка + газон ≠ гарантия успеха
Геосинтетические материалы — георешетки, геотекстиль, геоматы — появились в России в 1990-х годах. Они обещали революцию: быстрый монтаж, долговечность 50+ лет, возможность укрепления крутых склонов до 45°.
Обещания были правдивыми. Проблема в другом: подрядчики начали воспринимать геосинтетику как «волшебную таблетку», которая решает все проблемы сама по себе. Забыли о воде. Забыли о дренаже. Забыли о том, чему учила русская инженерная школа триста лет.
Результат — массовые аварии откосов по всей стране.
Задокументированные аварии
Приведенные ниже примеры основаны на материалах специалистов компании «ГЕО-ПРОЕКТ» (Санкт-Петербург), занимающейся проектированием и восстановлением земляного полотна автомобильных дорог.
Авария на федеральной трассе (из практики ГЕО-ПРОЕКТ)
Откос укрепили матрацами Рено (разновидность габионов). Откос сполз. Восстановили и заново укрепили теми же матрацами. Откос сполз ещё раз, с ещё большей силой.
Причина: отсутствие прикромочного водоотвода. Вода с дороги текла прямо на откос, впитывалась через разуплотненные места, переувлажняла грунт под матрацами. Утяжеленные водой матрацы сползли.
Вывод инженеров: «Основную причину не устранили. Из-за отсутствия прикромочного водоотвода вода продолжала попадать в откос, а он, уже существенно утяжеленный, опять сполз с еще большей силой».
Авария на Р-228 «Сызрань-Саратов» (весна 2023 года)
Сползание откоса длиной 60 метров произошло с правой стороны водопропускной трубы, от места перехода выемки в насыпь. Вода поступала с противоположной (высокой) стороны насыпи — из выемки, расположенной выше по рельефу. Частично вода уходила по кювету, но значительная часть попадала под дорожную одежду и стекала к нижней точке, выходя на откос и сильно его обводняя.
Характерная особенность: разрушение началось снизу, а не сверху — типичный признак избыточного давления поровой воды.
При восстановлении откоса был устроен внутренний ступенчатый дренаж из щебня с пластиковыми трубами диаметром 300 мм. Дренаж начал работать сразу после устройства, выпуская воду из ещё не досыпанного откоса.
Семь критических ошибок при укреплении откосов и склонов
На основе анализа аварий можно выделить семь типичных ошибок при укреплении откосов современными материалами.
Ошибка 1: Отсутствие водоотводящей системы
Что происходит: вода стекает с дороги или площадки прямо на откос вместо направления в боковой канал. Впитывается через разуплотнённые участки. Грунт под геосинтетикой переувлажняется.
Механизм разрушения: давление поровой воды растёт → коэффициент безопасности падает → откос сползает.
Решение: прикромочный водоотвод вдоль края проезжей части, забанкетная канава с отводом вниз по откосу, телескопические лотки для направления воды.
Срок проявления: 1-3 года.
Ошибка 2: Нет геотекстиля под георешёткой
Что происходит: грунт вымывается из ячеек снизу. Ячейки теряют несущую способность. Под ячейками образуются пустоты.
Решение: обязательный иглопробивной геотекстиль 200-300 г/м2 под георешеткой, крепление Г-образными анкерами.
Срок проявления: 6-18 месяцев.
Ошибка 3: Неправильная подготовка основания
Что происходит: неровная поверхность приводит к просадкам конструкции. Острые камни, стекло, арматура разрывают геотекстиль. Вода проникает через разрывы.
Решение: срезать верхний рыхлый слой, очистить от острых предметов, выровнять и обязательно уплотнить.
Срок проявления: 3-12 месяцев.
Ошибка 4: Недостаточное уплотнение засыпки
Что происходит: просадка конструкции, образование щелей. Вода проникает в щели, переувлажняет грунт.
Решение: уплотнение виброплитами и катками, несколько циклов. Запрещено разворачивать технику на открытых участках геосинтетики.
Срок проявления: 6-12 месяцев.
Ошибка 5: Неправильный водоотвод на косогорных участках
Особенность: на косогорных дорогах вода поступает с противоположной высокой стороны. Старые дренажные системы могут продолжать выводить воду в новую насыпь.
Что происходит: разрушение откоса начинается снизу через 1-3 года.
Решение: головной дренаж с перехватом потока с верхней стороны, направление потока вокруг насыпи, а не через неё. Обязательный геологический анализ перед работами.
Ошибка 6: Отсутствие дренажа перед укладкой геосинтетики
Что происходит: откос уже имеет повышенную влажность или подземные воды. Вода подпирает снизу. Давление поровой воды нарастает.
Решение: обязательное дренирование перед укладкой. Головной дренаж на верхней границе откоса. Откосный дренаж для воды, выклинивающейся на поверхности.
Срок проявления: 1-2 года.
Ошибка 7: Низкое качество материалов
Что происходит: геотекстиль и георешётка быстро разрушаются под УФ-излучением. Теряются прочностные характеристики. Откос остается без защиты.
Решение: только сертифицированные материалы по ГОСТ 32804-2014. Проверка сертификатов производителя. Выбор материалов, соответствующих условиям эксплуатации.
Срок проявления: 1-2 года.

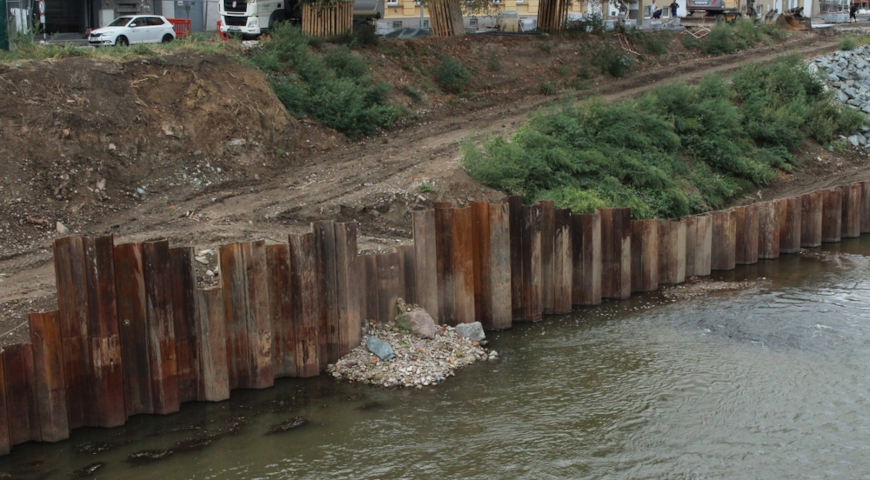

Укрепление откоса на набережной реки в городе Брно, выполнено с ошибками (Фото: www.shutterstock.com/TomWildlife)
Механизм разрушения откоса: пошаговая схема
Устойчивость откоса определяется балансом сил: прочностные силы грунта противостоят сдвигающим силам (собственный вес грунта, нагрузки сверху).
F = Прочность / (Сдвигающие силы + u), где u — давление поровой воды в грунте.
Вот ключевой момент: при увеличении давления поровой воды коэффициент безопасности падает. Когда F становится меньше 1, откос теряет устойчивость и сползает.
1. Вода поступает на откос (с дороги, с верхней части склона, из грунта)
2. Вода впитывается в грунт через щели, разрывы, неуплотнённые участки
3. Грунт переувлажняется
4. Давление поровой воды (u) растёт
5. Коэффициент безопасности (F) падает
6. Сдвигающие силы превышают прочностные
7. Откос сползает — даже с дорогой геосинтетикой
В частном саду на склоне логично обустроить подпорные стенки и террасы
Две задачи из практики
Задача 1: Авария и восстановление (из практики дорожного строительства)
Исходная ситуация: Откос федеральной трассы, укреплённый матрацами Рено. Высота откоса 6 м, грунт — суглинок.
Первая ошибка: Матрацы уложены без прикромочного водоотвода. Вода с дороги стекала прямо на откос.
Результат: Через 1,5 года откос сполз. Матрацы деформировались, частично разрушились.
Вторая ошибка: При восстановлении причину не устранили. Заново уложили матрацы на том же месте.
Результат: Через 8 месяцев откос сполз повторно, с большей силой. Ущерб увеличился.
Правильное решение (третья попытка):
1. Установлен прикромочный водоотвод вдоль кромки дороги
2. Выполнена забанкетная канава на верхней террасе
3. Установлен головной дренаж для перехвата подземных вод
4. Откос террасирован на два уровня
5. Уложена георешётка с геотекстилем
6. Выполнено травосеяние
Результат: Стабильность 2+ года. Трещин и деформаций нет.
Вывод: Пока не была решена проблема воды, никакие материалы не помогали. После решения — стандартная конструкция работает надежно.
Задача 2: Правильное проектирование с нуля
Исходные данные: Парковый откос высотой 8 м. Грунт — супесь. Уклон 25°. Московская область.
Геологический анализ:
- Грунтовые воды на глубине 3 м
- Сезонные колебания ± 0,5 м
- Выклинивание воды на отметке 2 м от подошвы
Проектное решение:
Водоотведение:
- Прикромочный лоток по верхней границе
- Забанкетная канава на террасе (отметка 4 м)
- Телескопический водосброс
Дренаж:
- Головной дренаж на верхней границе
- Откосный дренаж на отметке 2 м (зона выклинивания)
- Выпуск в ливневую канализацию
Укрепление поверхности:
- Геотекстиль 250 г/м2
- Георешётка с высотой ячейки 100 мм
- Засыпка растительным грунтом
- Травосеяние (костёр 40%, овсяница 30%, клевер 15%, люцерна 15%)
Подошва откоса:
- Три ряда дерна с перевязкой
- Бетонный лоток для отвода воды
Результат: Стабильность 3+ года. Травяной покров сформирован. Дренаж работает исправно. Деформаций нет.
Газон на склоне в частном ботаническом саду "Сад Дракона" – результат профессионального подхода
Неправильная последовательность (которую используют большинство подрядчиков):
1. Выбор георешетки из каталога
2. Укладка по инструкции производителя
3. Сдача объекта
4. Авария через 1-3 года
Правильная последовательность проектирования:
1. Геологическое обследование
2. Определение источников воды
3. Проектирование системы водоотвода и дренажа
4. Выбор метода укрепления поверхности
5. Подбор материалов
Комбинирование подпорных стенок с геоматом МакМат
Ключевые факторы успеха:
1. Геологическое обследование до проектирования
2. Водоотвод спроектирован в первую очередь
3. Дренаж учитывает реальное положение грунтовых вод
4. Геосинтетика — дополнение к системе, а не замена
