Современные системы независимого электроснабжения дома на солнечных батареях

Солнечная электростанция: как это устроено

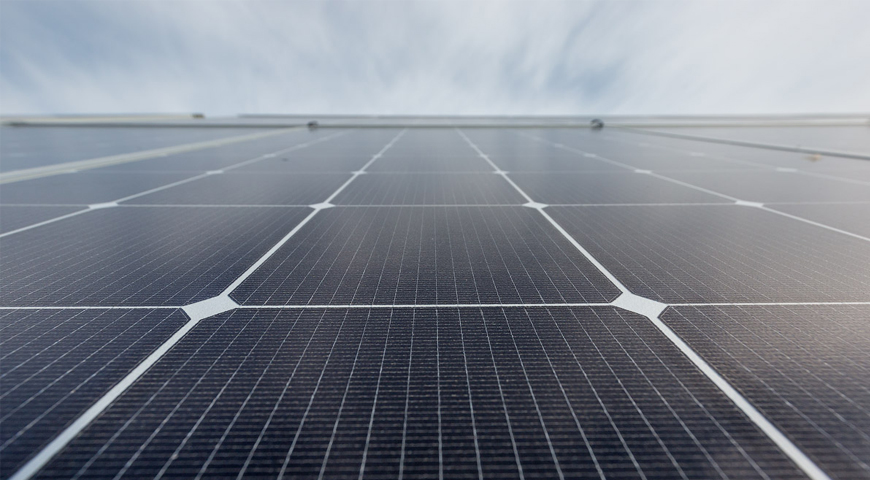

В общих чертах солнечная электростанция для частного дома состоит из нескольких компонентов, каждый из которых играет важную роль в получении энергии. В первую очередь это сами солнечные модули, которые непосредственно преобразуют солнечную энергию в постоянный ток, и инфраструктура, которая обеспечивает дальнейшее преобразование тока в переменный, аккумулирование и подачу к бытовым приборам. Как выглядит солнечный модуль, несложно представить: это плоская панель, состоящая из фотоэлектрических ячеек, которые под действием солнечного света вырабатывают постоянный ток. Если панелей несколько, они соединяются между собой специальными кабелями и коннекторами (МС4). Входящий в систему инвертор преобразует постоянный ток в переменный. Вспомогательные элементы системы – солнечные кабели и электрораспределительный щит. Автономные солнечные электростанции также включают в себя аккумуляторные батареи и контроллер их заряда/разряда. Сетевые электростанции не оборудуются батареями и контроллером по причинам, которые разберем ниже.

Автономные и сетевые: в чем различие

Полностью автономные солнечные электростанции, как понятно из названия, созданы для домов, не подключенных к централизованному электроснабжению. Днем, в период солнечной активности, автономная система обеспечивает текущие энергопотребности дома и заряжает аккумуляторные батареи, которые снабжают дом энергией в ночное время. Понятно, что в центральной России вряд ли найдется населенный пункт, к которому не подведено электричество. Однако «автономки» актуальны даже в благополучном Подмосковье, поскольку их можно использовать не только вместо централизованной подачи энергии, но и вместе с ней. Например, вы купили участок земли, к которому на данный момент не подведено централизованное энергоснабжение. С помощью автономной электростанции вы решаете проблему электроснабжения вашего объекта. Когда же вам подведут электричество, можно будет докупить контроллер для вашей солнечной электростанции (СЭС) и модернизировать автономную СЭС в автономно-гибридную. В дальнейшем к солнечной системе можно выборочно подключить некоторые наиболее часто используемые  электроприборы — и, соответственно, не платить за электричество, которое они потребляют. Кроме того, автономная электростанция на солнечных батареях – отличный резервный источник электричества на случай его аварийного отключения, а такое в дачных и коттеджных поселках случается нередко, особенно после сильных ветров или ледяных дождей, а также вследствие перегрузки изношенных сетей из-за повышенного энергопотребления в пиковые часы.

Сетевые электростанции на солнечных батареях не накапливают электроэнергию, они работают параллельно с внешней сетью по приоритетной схеме. Дом в основном снабжается от солнечных модулей, а внешняя сеть используется только ночью, при плохой погоде или при недостатке мощности. Излишки энергии, выработанной солнечными батареями, можно даже продавать другим пользователям – подробнее об этом здесь.

При выборе поставщика солнечной электроустановки нужно обращать внимание на множество аспектов, одним из них является комплектность решения. Ориентируясь только на цену «коробочного» решения и не владея тонкостями вопроса, потребитель может в итоге переплатить. Часто в цену комплекта включены не все необходимые компоненты и потребитель узнает об этом только на этапе монтажа, когда нужно докупить тот или иной компонент. Но это меньшее из зол. Хуже, когда в составе электроустановки используется не самое надёжное или несовместимое оборудование. Эта ситуация чревата уже серьезными потерями: от низкой эффективности станции за счет несогласованной работы плохо подобранного оборудования до выхода всей системы из строя из-за поломки какого-либо элемента. А ведь солнечная электроустановка - удовольствие не из дешевых, и работа электростанции рассчитана на 30 и более лет.  Как не попасться на удочку недобросовестных продавцов и какие критерии определяют надежность поставщика, можно почитать здесь.

Какие солнечные модули лучше? Доступно о технологиях

В Интернете постоянно идут настоящие баталии по поводу «Какие солнечные батареи лучше?!». Чтобы понять это, придется немного углубиться в технические подробности.

Фотоэлектрические элементы солнечных батарей изготавливаются на основе кремния, который может быть «организован» несколькими способами. Наибольшее распространение на рынке получили моно- и поликристаллические панели. Они состоят из пластин, которые имеют в основе один цельный или множество отдельных кремниевых кристаллов высокой чистоты. Для защиты от внешних воздействий ячейки кристаллических солнечных модулей покрывают закаленным стеклом, хорошо пропускающим свет.

КПД монокристаллических модулей выше (в среднем около 18%) – следовательно, они вырабатывают больше энергии на единицу площади в сравнении с поликристаллическими (обычно не превышает 16%); однако выше и цена. Недостатки у обеих разновидностей общие.

• Потеря мощности при нагреве. Она может быть очень существенной – до 25% (в пределах рабочей температуры батарей). Эта проблема актуальна не только в жарком климате. Даже в прохладном Подмосковье в безветренный солнечный день темный предмет, находящийся на солнцепеке, нагревается до температур куда более высоких, чем окружающий воздух.
• Невысокая эффективность при слабой освещенности и высокая чувствительность к затенению. Существует мнение, что эти недостатки связаны скорее с качеством изготовления панелей у отдельных производителей, чем с особенностями технологии в целом, однако это спорный вопрос.

Нивелировать минусы кристаллических батарей пытаются разными способами – например, использованием технологии PERC (пассивация задней панели), но это удорожает производство и, как следствие, сказывается на стоимости солнечных панелей.

В отличие от кристаллических тонкопленочные модули хорошо улавливают рассеянный свет и в них меньше всего кремния, поэтому они дешевле, но КПД таких модулей не очень высок - 10-12%, поэтому для эффективного электроснабжения нужно больше площади. К тому же срок службы у них меньше из-за более высокой деградации.

Гетероструктурные солнечные панели являются новинкой российского солнечного рынка, чего не скажешь про зарубежный.  Эта технология на данный момент является наиболее современной и эффективной, а где, как не в Европе, знают толк в высокой эффективности и надежности? Во всем мире пока насчитывается всего несколько производителей солнечных панелей этого типа, так как инвестиции в организацию производства такого типа довольно серьезные, но и продукция имеет совершенно иные показатели, определяющие качество продукта премиального уровня. Не без гордости стоит заметить, что одним из производителей, выпускающих гетероструктурные батареи, является российская компания «Хевел», которая разработала и внедрила собственную технологию изготовления гетероструктурных модулей. Примечательно, что Хевел является единственным производителем этих  батарей не только в России, но и в Европе. Предприятие осуществило грандиозную модернизацию производственных мощностей, оснастив их самым передовым европейским оборудованием. Теперь «Хевел» может предложить современные солнечные батареи не только российскому потребителю, но и взыскательным клиентам за рубежом.

Чем же так хороши гетероструктурные батареи?

Гетероструктурные солнечные панели сочетают в себе преимущества тонкопленочных и кристаллических: по КПД они, как уже говорилось, превосходят модули на поли- и монокристаллах, отлично работают в условиях переменной облачности и менее чувствительны к жаре. Еще одно важное преимущество гетероструктурных модулей – низкий коэффициент деградации; выражаясь простым языком – они практически не подвержены «старению» и сохраняют свою высокую эффективность даже спустя десятки лет. Официальная гарантия на производительность модулей Хевел составляет 25 лет. За это время они могут потерять максимально не более 17% мощности. Таким показателем не может похвастаться ни одна из вышеописанных технологий. Важно отметить, что солнечные модули отечественного производства адаптированы под особенности российского климата, и результаты их испытаний были получены именно в тех условиях, в которых им предстоит работать.

Высокая эффективность модулей (до 22,3 % для двусторонних модулей (BiFi +20%)), в том числе в условиях слабой освещенности, низкая степень деградации и температурный коэффициент, соответствие российским стандартам и техническим требованиям, адаптированность к российскому климату – все это в целом обеспечивает высочайшие показатели по выработке (до +20% для двусторонних модулей) и высочайшее качество продукта.

Монтаж: основные моменты

В частном доме лучшее место для установки солнечных модулей – крыша. В принципе, нет никаких технических ограничений и для установки на земле, но из-за высокой стоимости земли этот вариант менее популярен.

Форма кровли может быть любой: плоская, обычная скатная, вальмовая, многощипцовая и пр. Оптимальный угол наклона крыши может разниться от региона к региону. Точный угол наклона крыши в конкретном регионе необходимо уточнять у специалистов. Важно обращаться в компании, имеющие значительный опыт в реализации проектов на рынке и зарекомендовавшие себя в качестве экспертов отрасли. Одной из таких компаний можно считать все того же российского производителя гетероструктурных панелей – компанию «Хевел». «Хевел»по праву считается брендом №1 на рынке солнечной энергетики по совокупному объему построенных в России солнечных станций.

Хорошо, когда угол наклона крыши можно предусмотреть еще на этапе проектирования дома, но чаще всего солнечные модули устанавливаются на уже готовую крышу. В этом нет ничего страшного: наклон модулей можно откорректировать с помощью опорных конструкций. Солнечные модули лучше всего устанавливать на южной стороне кровли – там они будут получать самое большое количество солнца. Хорошо себя показывает и установка с ориентацией на запад или восток, северную сторону специалисты не рекомендуют. В целом нежелательно, чтобы крышу затеняли большие деревья или другие дома – это в бОльшей или мЕньшей степени (в зависимости от типа модулей, о чем писали выше) снижает КПД солнечных элементов.

Материал кровли тоже не играет особой роли: компания «Хевел», например, подбирает опорные конструкции к конкретной кровле, ее конфигурации и материалу. Если на крыше есть мансардные окна, установлены аэраторы или система снегозадержателей, это не проблема: солнечные модули совершенно не обязательно устанавливать вплотную друг к другу.

Площадь кровли влияет на количество солнечных панелей, которые можно на ней установить.  Зачастую полезная площадь ограничена, поэтому важным аспектом является коэффициент использования пространства: чем выше эффективность модулей на единицу площади, тем больше кВт вы сможете получить с одной и той же поверхности.  В случае с гетероструктурными батареями, ввиду их высокой эффективности, коэффициент использования пространства максимальный. Допустим, у нас есть дом размерами 6х9 м с обычной двускатной крышей; полная полезная площадь (одного ската) будет около 30м²; на таком скате можно установить около 15 гетероструктурных модулей Хевел (что составляет 4,8 кВт).

Несущая способность стропильной системы – важный момент, так как на кровлю будет приходиться заметный дополнительный вес. Упомянутая выше солнечная электростанция из 15 модулей весит около 285 кг, плюс некоторый дополнительный вес от крепежных элементов. Перед установкой модулей сертифицированная «Хевел» монтажная бригада проводит аудит кровельных конструкций; обычно никакое дополнительное усиление им не требуется, так как нагрузка распределенная.

Сроки монтажа составляют обычно 1-2 дня, работы не связаны с особенным дискомфортом для владельцев дома или соседей. Если установка солнечных панелей запланирована на стадии строительства дома, какое-то время может занять прокладка штроб для кабелей; в уже заселенном доме проводку можно проложить в кабель-каналах.

Эксплуатация: самые важные вопросы

Как солнечные панели выдерживают плохую погоду? Если речь идет о качественном продукте, то, например, гетероструктурные модули «Хевел» имеют класс герметизации IP 65, что означает полную защиту от попадания пыли и струй воды независимо от их направления. Что касается механической прочности, то по результатам инструментальных испытаний модуль «Хевел» выдерживает нагрузку до 2,4 кПа – это около 245 кг/м². Таким образом, ни дождь, ни град не могут нанести вреда. Если речь идет о выпадении снега, то поскольку солнечные панели немного нагреваются во время работы и располагаются под углом, снег сходит без каких-либо проблем. Если по какой-то причине этого не произошло (что очень маловероятно), снег можно убрать автомобильной щеткой или другим подручным инструментом с мягкой рабочей частью. Диапазон рабочих температур модулей «Хевел» – от -40 до +85°С, существует даже специальное арктическое исполнение для температур до -60°С.

Нужно ли солнечной электростанции специальное обслуживание? Практически нет. При необходимости солнечные панели можно мыть, если на поверхности скопились грязь или птичий помет. Мелкая пыль, как правило, смывается осадками. Что до периферических устройств (инвертор, контроллер, аккумуляторы), то их, как любое электрооборудование, желательно держать в отапливаемом помещении вдали от источников огня и нагревательных приборов.
