5 ноября 2014 / Марина Георге

Электропроводка в деревянном доме своими руками

  • Электропроводка в деревянном доме

Дерево – материал горючий, поэтому проводка электросетей в бревенчатом или брусовом доме должна быть тщательно продумана. Каковы особенности прокладки кабеля в тереме?

Подключение к ЛЭП

Завести электрический кабель в дом можно двумя способами: воздушным и подземным. Первый метод очень прост – вы перекидываете провод (марка СИП, сечение 16 кв. мм) от линии электропередачи к дому. Непосредственно у входа в дом провод СИП с помощью клемм присоединяется к проводу марки ВВГ или NYM (сечение 10 кв. мм). Продевать кабель сквозь деревянные стены можно, только сделав гильзовку, то есть вставив в древесину металлическую трубку и заделав пустое пространство базальтовой ватой, которая не горит. При воздушном вводе неизолированный кабель продевают через стену на высоте 2,75 м. Если это СИП, его продевают на высоте 2,5 м.

Электропроводка в деревянном доме

По правилам подключения к ЛЭП:

  • расстояние от столба до воздушного ввода в дом не должно превышать 10 м
  • если ЛЭП находится на расстоянии более 10 м, необходимо установить дополнительную опору, расстояние от ЛЭП до промежуточной опоры не должно превышать 15 м;
  • ответвление для пролета до 10 м нужно делать медными проводами 4 мм, от 10 до 25 м – медными проводами 6 мм.

Смотрится воздушная проводка некрасиво, поэтому домовладельцы чаще выбирают второй способ. При подземной прокладке используется кабель марки ВВГ или ВКбШв – сперва его спускают к земле по столбу ЛЭП. Нижний участок кабеля (приблизительно 1,5 м) одевают в металлическую трубу – делается это для того, чтобы техника и люди, орудующие разными инструментами, не могли его повредить. От столба ЛЭП до дома роют траншею. Глубина ее должна составлять 1 м. Дно траншеи засыпается песком, слоем около 10 см. Если рельеф местности таков, что дом выше основания опоры ЛЭП и траншея прорыта с уклоном от строения к опоре, подземные воды будут легко отводиться. Если же уровень одинаковый или дом в низине, песок послужит дренажем. После прокладки кабеля вы снова засыпаете 10 см песка, потом грунт. При засыпке следите, чтобы камни не попали на провод – оседая, они могут его повредить. Чтобы впоследствии не задеть кабель, проложите поверх второго слоя песка сигнальную ленту. Такую же ленту надо проложить, если столб ЛЭП стоит на противоположной стороне улицы и вам пришлось рыть траншею под улицей – вдруг там начнутся опасные для вашего кабеля земельные работы? Через фундамент вы протаскиваете кабель в дом, а если фундамента нет, поднимаете его в трубе по стене на высоту 1,8 м, после чего заводите в дом.

Как проложить электропроводку в доме.

Правила безопасности

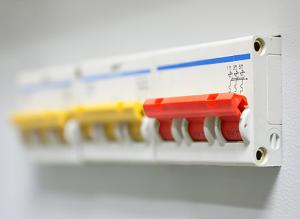

Попав в дом, провод присоединяется к основному распределительному щиту и устройству защитного отключения (УЗО). Установка УЗО целесообразна только в новых домах. Если речь идет о старенькой даче, лучше обойтись без него (наличие УЗО не предохранит старый дом от возгорания) – вместо защитного устройства купите штепсельные розетки со встроенным УЗО. Также в распределительном щите стоит главный автомат, который отключает здание от электропитания, если сеть испытывает перегрузки или происходит короткое замыкание. От главного распределительного щита проводка тянется на этажи. Если дом большой, с несколькими уровнями, на каждом этаже лучше установить отдельный щиток с автоматами. Необходимо, чтобы вы заранее определились, где будут находиться розетки, выключатели, светильники, кондиционеры, чтобы электрики смогли правильно рассчитать нагрузку на сеть и распределить мощность по группам, посадив каждую группу на свой, отдельный автомат. Стиральная, посудомоечная машина и электроплита, как правило, не группируются с другими электропотребителями – они требуют собственного автомата.

Электропроводка в деревянном доме

Особенности внутренней электропроводки в деревянном доме

Если дом построен из кирпича или бетонных блоков, стены под кабель штробятся, затем штукатурятся и окрашиваются. Но когда речь заходит о доме из дерева, необходимо проявлять большую осторожность, поэтому проводку рекомендуют делать наружной. Кабель одевают в гофрированные трубы из негорючего пластика или в трубы из металла (правда, трубы укладывать сложнее, и они утяжеляют конструкцию). ПВХ-гофра (стандартный цвет – бело-серый) крепится к стене клипсами. При прохождении провода сквозь деревянные стены или перекрытия делается гильзовка – в отверстие вставляется трубка из металла. Розетки в деревянном доме делают накладными. При выборе гофрированной ПВХ-трубы обратите внимание на то, что в каталогах указывается ее внешний диаметр. Это означает, что внутренний диаметр на несколько миллиметров меньше. Теоретически можно уложить открытую проводку в пластиковые кабель-каналы, но у этого способа есть минусы: от усадки пластик может треснуть, у прямых кабель-каналов слишком казенный вид, в бревенчатых домах их очень трудно уложить ровно. Скрытая проводка в частных деревянных домах возможна, но с нею нужно быть осторожными – к примеру, нельзя использовать ПВХ-гофру – она горюча, ее легко повреждают грызуны.

Эстетика открытой электропроводки

Скучно жить в доме функциональном, но не стильном. Провод, уложенный в ПВХ-гофру, не слишком эстетичен, поэтому заранее подумайте, как обыграть открытый кабель. Если вы любитель лофта (а такой стиль иногда комбинируют с деревом), оденьте провода в медные, латунные трубы. Стилистически они поддержат другие элементы из металла.

Электропроводка в деревянном доме

Прекрасен и ретростиль. Производство фарфоровых изоляторов сохранилось по сей день. Зачем вам гофра и клипсы, если можно закрепить провод изоляторами? Выпускает их Андреапольский фарфоровый завод по цене 13 руб. за 1 штуку (белого и коричневого цвета), а Росдюбель производит пластиковые изоляторы, которые стоят всего 6 руб. за 1 штуку. Для сравнения: испанский фарфоровый изолятор от компании Llinas обойдется вам в 85 руб. за штуку. Крепятся изоляторы через каждые 35–55 см. Если вы сэкономите на количестве этих элементов, стиль будет потерян. Но ведь и проводка нужна ретро, то есть скрученная. Российская компания Bironi выпускает такой кабель: медный, двух- или трехжильный, сечением 1,5 кв. мм или 2,5 кв. мм. Защита этого провода выполнена из ПВХ-пластиката, а оплетка – из синтетических нитей разных цветов (от 35 руб. за 1 п/м). Черный выключатель-ретро обойдется вам в 295 руб. В коллекции Bironi есть розетки и выключатели с декором – все они в стародачном стиле. Компания Salvador предлагает для наружных выключателей и розеток деревянные обрамления.

Делать в деревянных домах внутреннюю проводку не рекомендуется по следующим причинам:

  • даже клееный брус дает усадку 1 см на 1 м – что уж говорить о свежем дереве, усадочный процесс порвет проводку;
  • со временем в штробах накопится пожароопасная древесная пыль;
  • грызуны с удовольствием попробуют вашу скрытую проводку на зуб.

Узнайте особенности электропроводки в бане.

Поделись с друзьями

Иллюстрации к материалу: shutterstock

ПОХОЖИЕ МАТЕРИАЛЫ

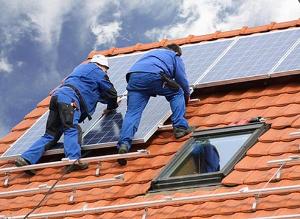

Домашняя электростанция

Домашняя электростанция

Проблемы с электричеством, скачки напряжения – даже в городской квартире мы не застрахованы от ...

Электрогенераторы

Электрогенераторы

Вопрос, нужна ли в загородном доме собственная электростанция, кажется праздным до тех пор, пока ...

Электрический счетчик

Электрический счетчик

Всем знакомы "черный ящик" с окошечком, вращающийся диск с меткой и регистратор "накрученных" ...

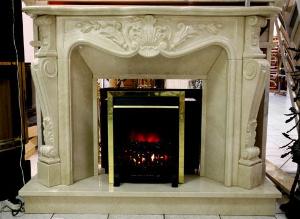

Электрический камин
