23 декабря 2011 / Игорь Паршиков

Установка водонагревателя. Мастер-класс

  • Установка водонагревателя
Где и как установить электрический водонагреватель, чтобы он не портил интерьер?! Небольшой горизонтальный водонагреватель объемом 50 л с нижним подключением труб поместится в угловом шкафу кухонного гарнитура, непосредственно под мойкой. Габариты "потайного места" в нашем случае - 80 х 80 х 83 см. Для облегчения установки и обслуживания водонагревателя следует предусмотреть свободное пространство вокруг. Вполне достаточно 20–25 см.

Советы (полезно ознакомиться до начала работ)

  • Прорисуйте предварительно схему подключения водонагревателя. Широкий выбор вариантов гибкой подводки (штуцер-штуцер, штуцер-гайка и прочее) снижает количество лишних соединений и потенциальных точек протечки.
  • Гибкая подводка должна быть рассчитана на рабочее давление воды 6–10 бар и температуру до 80 °С.
  • Подключать ЭВН к электросети рекомендуется исключительно при наличии заземления. Если нет возможности подключить водонагреватель непосредственно к выделенному кабелю, то розетку для него надо располагать в потенциально безопасном от попадания влаги месте, например на обратной стороне столешницы, непосредственно над ЭВН.

Установка водонагревателя (ЭВН)

1. При разметке отверстий главное – не ошибиться в межосевом расстоянии между кронштейнами. Размещать электроводонагреватель на стенке шкафа не стоит, высока вероятность вырвать крепление с корнем. Надежнее сверлом пройти дерево насквозь и прикрепить кронштейны непосредственно к стене дома при помощи перфоратора и анкерных болтов.

2. Сначала соберите анкеры с крепежными кронштейнами в одно целое. Переделать анкерное соединение после установки очень сложно.

3. Глубина отверстий под крепеж должна быть на 5–10 мм больше длины анкера. Так как подвесные пластины с двумя установочными отверстиями, то анкеры для каждой из них забивайте поочередно. Нарушение этого правила может привести к заклиниванию пластин, что затруднит дальнейший монтаж. После погружения анкера до гайки подтяните его ключом.

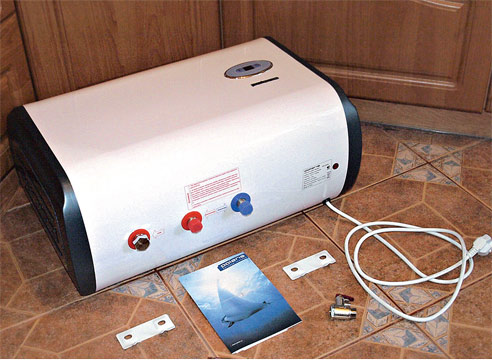

4. Наш водонагреватель снабжен тремя штуцерами: для подсоединения холодной воды, для подачи потребителю подогретой воды и для опорожнения прибора. Со штуцеров контура водоснабжения снимите защитные колпачки, удалите резиновые заглушки.

5. Все резьбовые соединения уплотните льном. Сверху нанесите уплотнительную смазку (можно использовать нить для герметизации резьбы, фум-ленту и прочее). При помощи разводного или гаечного ключа на штуцер забора холодной воды установите предохранительный клапан, который обычно входит в комплект поставки. Как правило, на нем указано направление подачи холодной воды: стрелка должна указывать на корпус. Если подобной метки нет, нужно ориентироваться по сбросному носику: он должен быть направлен вниз от водонагревателя.



6. Для профилактики или ремонта, при которых водонагреватель необходимо отсекать от контура водоснабжения, можно установить запорные вентили (краны). Резьбу уплотните льном и смазкой. Соберите при помощи двух разводных (или газовых) ключей.

7. Смеситель к системе подключите "родной" гибкой подводкой, которая отличается от обычной.



8. Собранные вместе тройники и краны подсоедините к системе гибкой подводкой. Завершающий пункт – подключение к подающей трубе с холодной водой, к горячей трубе – для подачи подогретой воды.



9. Электроводонагреватель готов к работе. После установки ЭВН следует проверить все соединения на течь. Облегчит поиск слабых мест обычная салфетка или туалетная бумага: если "тестер" промок, значит соединение следует подтянуть.

Жесткая вода: что делать?

Очистка воды

Роем колодец - как это делается


Поделись с друзьями

Иллюстрации к материалу: Игорь Паршиков
